真实场景:一块钙钛矿电池的测试困局
传统方案的三大痛点
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|

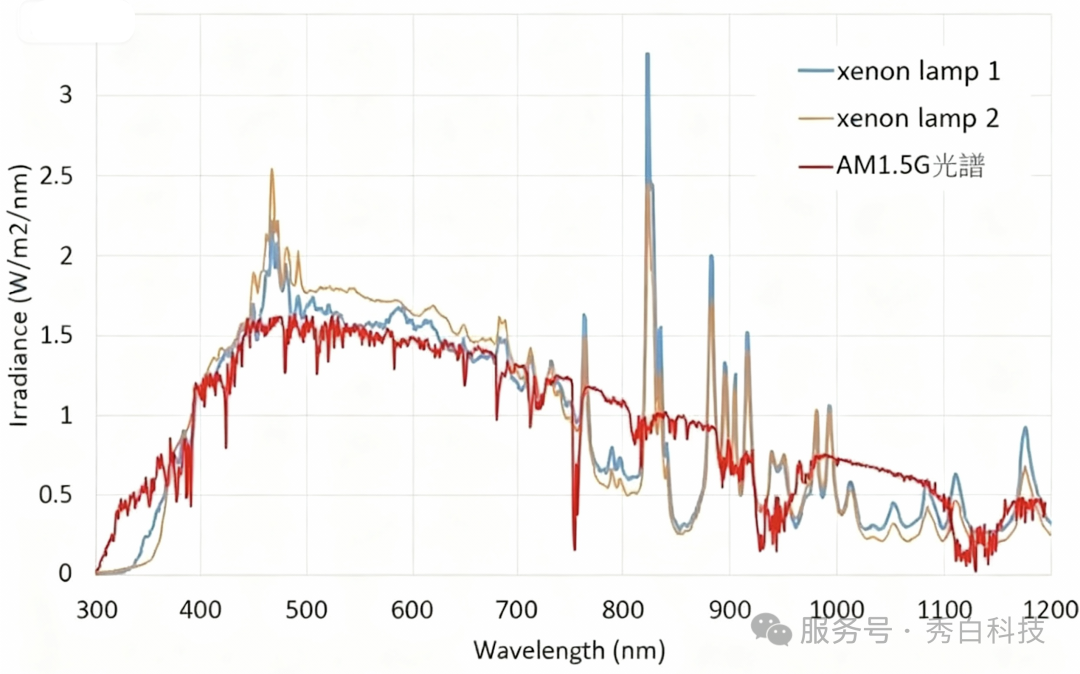

技术挑战:太阳光谱有多复杂?
-
波段范围:280-3000 nm(主要能量在300-1200 nm) -
总辐照度:1000 W/m²（定义1000 W/m²为1个标准太阳，即1Sun) -
光谱组成:直射光+散射光+地面反射光
太阳光模拟器光谱匹配度被划分为A+ABC四个等级，其中A+级为最高等级，要求6个波段的光谱匹配误差都在±12.5%以内
Iris系列在光谱匹配度方面达到了A+级
工程实践:一场关于”减法”的艺术
-
结果:5个波段达标，1个波段勉强及格 -
问题:波长覆盖不足，550-600 nm和900-1000 nm区域拟合度差 -
结论:LED种类太少，无法精确拟合
-

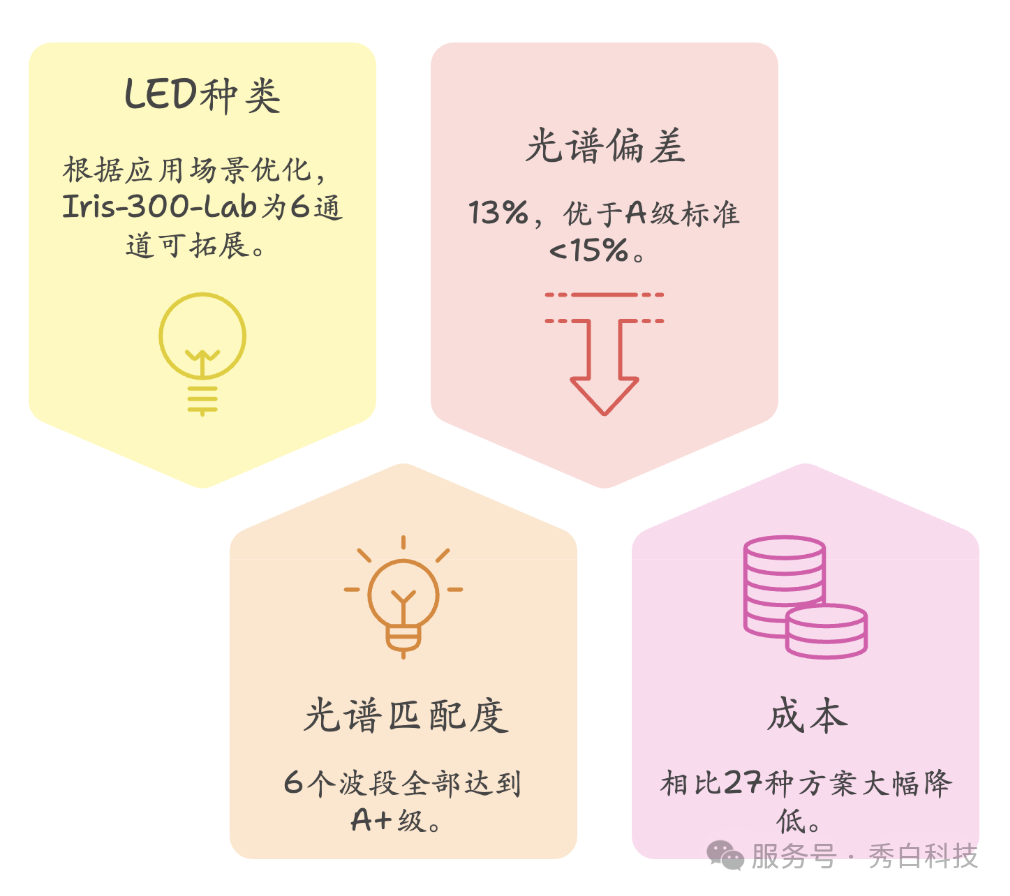

结果:6个波段全部达到A+级，光谱覆盖率100% -
问题:成本高、驱动电路复杂、光学准直困难 -
结论:性能过剩，不适合量产
Small Spectral™:让每颗LED”说同一种语言”
-
将多种波长的LED芯片集成在同一基板上 -
共享散热系统，确保芯片温度一致 -
光学位置统一，简化准直系统设计
Stable Spectral™:让光源”永不衰减”
-
闭环温控:实时监测LED基板温度，动态调节风扇转速/水冷流量 -
恒辐照度控制:通过光电探测器反馈，实时补偿驱动电流 -
光谱动态标定:设备每运行100小时自动校准，更新驱动参数
-
辐照度时间不稳定性:<±2%(IEC 60904-9 A级标准要求) -
连续工作8小时，光谱漂移<3%
Smart Spectral™:让用户”自己定义太阳”
-
光谱可视化调节:拖动鼠标就能改变光谱曲线 -
场景库管理:预置100+标准光谱(AM1.5G、AM1.5D、CIE D65等) -
时序控制:可编程模拟一天24小时的光照变化 -
实时监控:温度、辐照度、运行时长一目了然 -
外部联动:支持API接口，可与IV测试系统、光谱仪联动
-
想测试太阳能电池在清晨微弱光照下的性能?调到0.1 Sun -
想研究植物在特定红蓝光比例下的生长?自定义光谱 -
想模拟赤道正午的强光?调到1.1 Sun(可定制更高)
上海市计量测试技术研究院校准报告
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-
光谱覆盖率(SPC):100% -
光谱偏差(SPD):13%(优于A级<15%标准) -
辐照均匀度:<2% -
时间不稳定性:<±2%
三大可定制模块
-
标准配置:400~1100 nm(覆盖可见光+近红外) -
扩展选项:紫外波段(300-400 nm)、中红外波段(1100-1400 nm) -
Iris-300-Lab:6通道(2通道大功率+4通道中功率可拓展)
-
发散角15~30°，适合大面积照明 -
工具自由拆装，切换时间<10分钟
-
风冷系统(标配):适合功率≤400W，噪声<55 dB(A) -
水冷系统(可选):适合高功率密度应用，支持>700W
产品系列对比
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-
在LED光谱合成精度上，秀白已达到国际领先水平 -
在智能化控制方面，Themis™软件功能完善度高于多数竞品 -
在性价比方面，国产设备价格约为进口品牌的60~70%
-
光伏企业的测试工程师，正在寻找可靠的效率测试设备 -
材料科学的研究人员，需要稳定的老化测试光源 -
生命科学的实验员，想要精确控制光照条件 -
汽车行业的质量经理，要测试传感器在不同光照下的性能
