摘要
本文系统阐述了太阳光模拟器的技术原理与性能评价标准，详细分析了其在自动驾驶传感器测试、车载显示系统验证、内饰材料耐候性评估等领域的典型应用，并探讨了LED光源技术带来的行业变革及未来发展方向。
-
行业痛点： 自动驾驶（激光雷达/摄像头）与智能座舱的高速发展，使得传统户外实车测试难以满足精准、可重复的光照验证需求。 -
标准升级： 新版 IEC 60904-9:2020 标准引入了更严苛的评价区间，将波长拓展至 300-1200nm，确立了行业追求的“A+”级高精度基准。 -
技术路线抉择：LED 光源凭借极低红外热负荷、毫秒级动态调光，成为传感器与显示屏测试的新宠；而传统氙灯在内饰材料加速老化及大面积整车热模拟中依然具备现阶段优势。
一、引言
从赤道地区强烈的太阳直射到高纬度地区的斜射光线，从晴朗天空的全光谱辐射到云层遮挡的漫射光照，这些变化对汽车的光学系统、电子器件、内饰材料等都构成了严峻考验。
然而，这种方法存在明显局限：自然光照条件难以控制、测试周期受天气影响、不同地区的测试结果难以横向比较。
更重要的是，随着汽车智能化程度的提升，自动驾驶系统中大量采用的摄像头、激光雷达等光学传感器对光照条件高度敏感，其测试需要更加精确可控的光照环境。
二、太阳光模拟器技术原理与性能标准
2.1 技术原理
地球大气层外的太阳辐射（AM0，大气质量为零）光谱分布相对稳定，但经过大气层的吸收和散射后，到达地面的光谱会发生显著变化。
国际上通常采用AM1.5G（大气质量1.5，全球倾斜面）作为地面太阳光谱的标准参考，其对应的总辐照度约为1000W/m²。
国际照明委员会（CIE）发布的CIE 85及其更新版CIE 241（CIE-H1）提供了标准太阳光谱参考数据，是光谱匹配评估的重要依据。

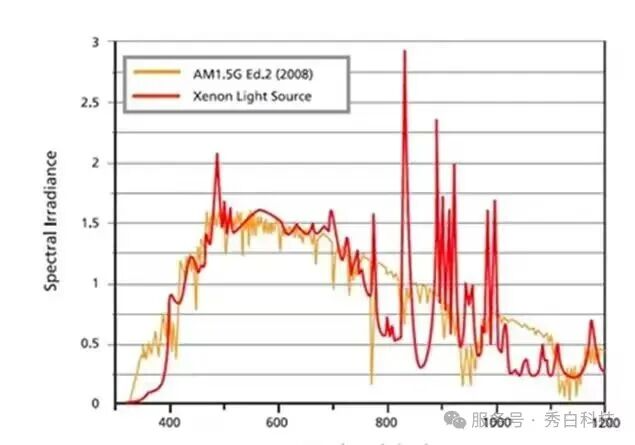

氙灯能够在可见光及近红外波段提供连续光谱，经适当滤光后可获得较好的AM1.5G光谱匹配。
然而，氙灯也存在一些固有局限：灯泡寿命通常在1000-2000小时之间，随使用时间增加会出现光谱漂移；红外辐射成分较强，导致被测样品热负荷较大；启动预热时间较长，且无法实现快速调光。
其光谱与均匀性能力高度依赖滤光系统、光学混光设计与标定方案，不同系统的性能区间跨度较大。

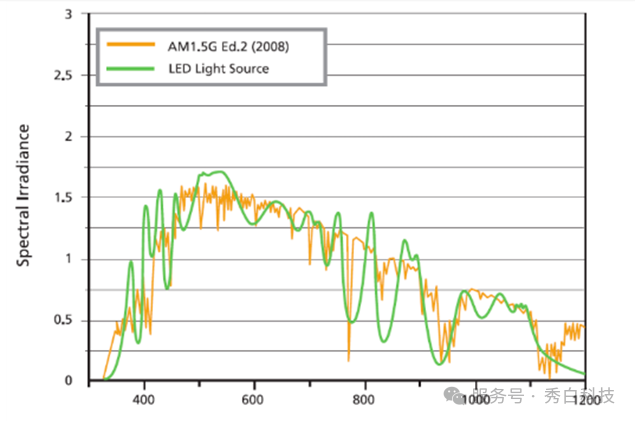

通过组合不同峰值波长的LED芯片，可以合成接近目标的光谱分布。
LED光源具有寿命长（通常超过10,000小时，部分高端系统在额定电流与良好散热条件下可达30,000小时以上）、光谱稳定性好、可即时开关、响应速度快（毫秒级，受限于驱动与控制系统设计）等优势。
在辐射特性方面，LED光源的红外辐射成分显著低于氙灯或金属卤化物灯，可有效降低被测样品因光辐射直接导致的热负荷。
但需要指出的是，LED芯片本身仍有结温管理要求，系统设计需配合有效的散热方案；此外，测试对象的实际温升不仅取决于光辐射，还与测试箱体的温控设计、对流换热等因素相关。

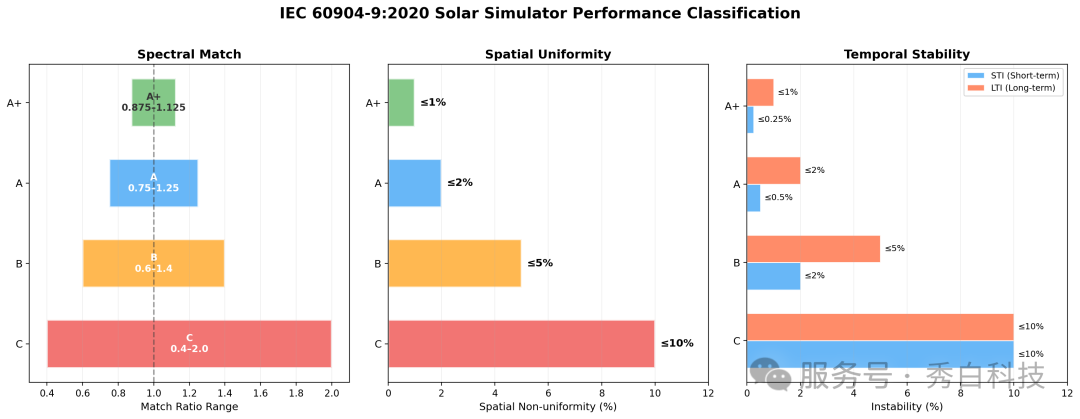

2.2 性能评价标准
A级要求所有区间匹配比在0.75-1.25范围内；2020版中引入的更严格区间要求匹配比在0.875-1.125范围内，业界通常将满足该区间的等级称为A+。
A级要求空间不均匀性≤2%，A+级要求≤1%。
需要特别说明的是，该指标的实现难度与测试面积密切相关：在中小测试面积（如300mm×300mm以内）条件下，达到1%以内的均匀性是工程可行的；但对于大面积整车级应用（超过1m²），受光学系统设计和成本限制，通常以2%以内作为工程可接受目标。
A级要求STI≤0.5%、LTI≤2%；A+级要求STI≤0.25%、LTI≤1%。
STI通常指数据采集周期内的波动，LTI则指整个测试周期内的波动。
在行业实践中，当设备三项指标均达到A+级时，部分厂商和用户习惯性地称之为”3A+”或”A+A+A+”，但需明确这是行业通俗表述而非IEC标准中的正式术语。
标准同时要求测试报告中明确说明采用的评估方法。
2.3 汽车行业的特殊技术要求
特别是针对激光雷达测试，需要在905nm或1550nm波段具备足够的输出能力。
LED光源在这方面具有优势，可实现毫秒级的响应速度。
三、自动驾驶传感器测试应用
3.1 背景与挑战
根据SAE International的J3016标准分级，从L2级辅助驾驶到L5级完全自动驾驶，对环境感知能力的要求逐级提升。
摄像头、激光雷达（LiDAR）、毫米波雷达等传感器构成了自动驾驶系统的感知层，其在各种光照条件下的可靠性直接关系到行车安全。
这些场景在自然环境下难以重复和精确控制，给传感器的开发验证带来了挑战。
3.2 摄像头测试
然而，摄像头对光照条件高度敏感，其成像质量受到曝光、白平衡、动态范围等参数的显著影响。
HDR性能对于处理逆光行驶、隧道进出等场景至关重要。
3.3 激光雷达测试
四、车载显示系统测试应用
4.1 应用背景
4.2 仪表与中控屏测试
在此类测试中，需要根据测试目的选择合适的光源：若仅评估光学可读性，可选择低红外输出的LED光源；若需评估真实热负荷，则需使用能够提供完整太阳光谱的光源系统。
4.3 抬头显示器（HUD）测试
通过调整太阳光模拟器的位置和辐照度，可以系统地测试HUD在各种太阳位置和光照强度条件下的表现。
五、内饰材料耐候性测试应用
5.1 太阳辐射对内饰材料的影响
这些变化不仅影响美观，还可能涉及安全问题（如气囊盖板脆化）。
5.2 加速老化测试方法
相关测试标准包括：
-
SAE J2412：汽车内饰材料加速曝露试验 -
SAE J2527：汽车外饰件加速曝露试验 -
GMW 14162 / GMW 3414：通用汽车内饰材料耐光性测试规范 -
PV 1303 / PV 3929：大众汽车集团内饰材料光老化测试标准 -
DIN 75220：汽车零部件在太阳光模拟装置中的老化（适用于整车或复杂部件级测试）
5.3 测试设备特点
目前氙灯老化试验箱仍是该领域的主流选择，特别是在需要较强紫外输出或完整模拟太阳光热效应的应用中。
六、其他汽车应用场景
6.1 光伏天窗与车载太阳能测试
根据IEC 60904系列标准，标准测试条件（STC）要求1000W/m²辐照度、AM1.5G光谱分布和25℃电池温度。
6.2 车灯与光学系统测试

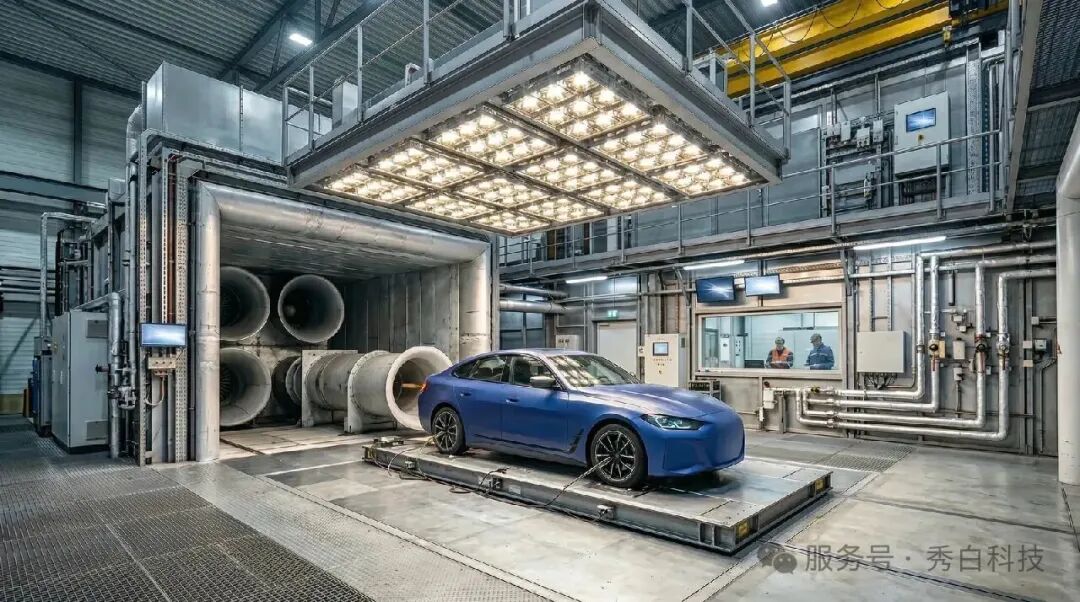

6.3 整车气候模拟

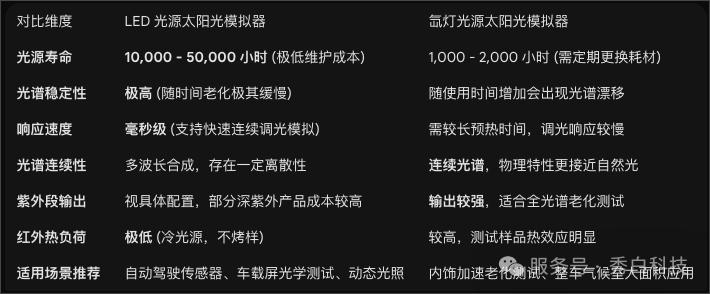

七、LED与氙灯太阳光模拟器的技术对比
八、产业发展概况
在LED太阳光模拟器领域，WAVELABS（德国）、G2V Optics（加拿大）、岩崎电气（日本）等企业具有一定技术特色。
九、结论与展望
LED与氙灯技术各有优势领域，在可预见的未来将呈现并存发展的格局。
